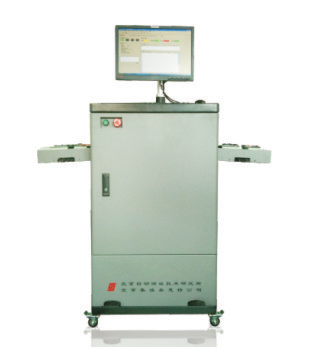

| JC-5600模拟集成电路测试系统 |
| ■ 系统类型 |
| 模拟集成电路测试系统 |
| ■ 适用范围 |
| 本系统可用于运算放大器、比较器、模拟开关、音响电路、电话机电路、三端电源、LDO、PWM、LED驱动、晶体管阵列马达驱动等电路的测试。该系统在同步并行多SITE测试时，最大可同时完成4个SITE的测试，利用乒乓的工作方式最大可完成8个SITE的测试。另外，系统可扩展32路数字I/O通道，实现数字电路或混合电路测试功能。 |
| ■ 测试IC种类 |
| 运算放大器、比较器、模拟开关、音响电路、电话机电路、三端电源、LDO、PWM、LED驱动、晶体管、阵列马达驱动等电路的测试，此外，系统可扩展32路数字I/O通道，实现数字电路或混合电路测试功能。 |
|
 |
 |
| ◎ |
±50V/±350MA电压电流源（VIS） |
|
施加分辨率16Bit、测量分辨率16Bit，每块2路 |
| ◎ |
±50V/±5A电压电流源（PVIS） |
|
施加分辨率16Bit、测量分辨率16Bit，每块1路 |
| ◎ |
±24V/±250MA低电压电流源（LVIS） |
|
施加分辨率14Bit、测量分辨率16Bit，每块4路 |
| ◎ |
直流电压表（DVM） |
|
测量分辨率16Bit |
| ◎ |
交流源（ACS） |
|
频率：10HZ～150KHZ |
|
输出电压范围：7Vrms |
| ◎ |
交流表（ACM） |
|
频率：300HZ～150KHZ |
|
测量电压范围：7Vrms |
| ◎ |
继电器驱动位：最大96位 |
| ◎ |
时间测量单元（TMU） |
|
时间范围：20nS～200mS |
|
电压范围：±10V |
|
每块4路 |
| ◎ |
程控高压源（HVS） 1000V/10mA,FVMI,FIMV功能 |
| |
|
|
|
